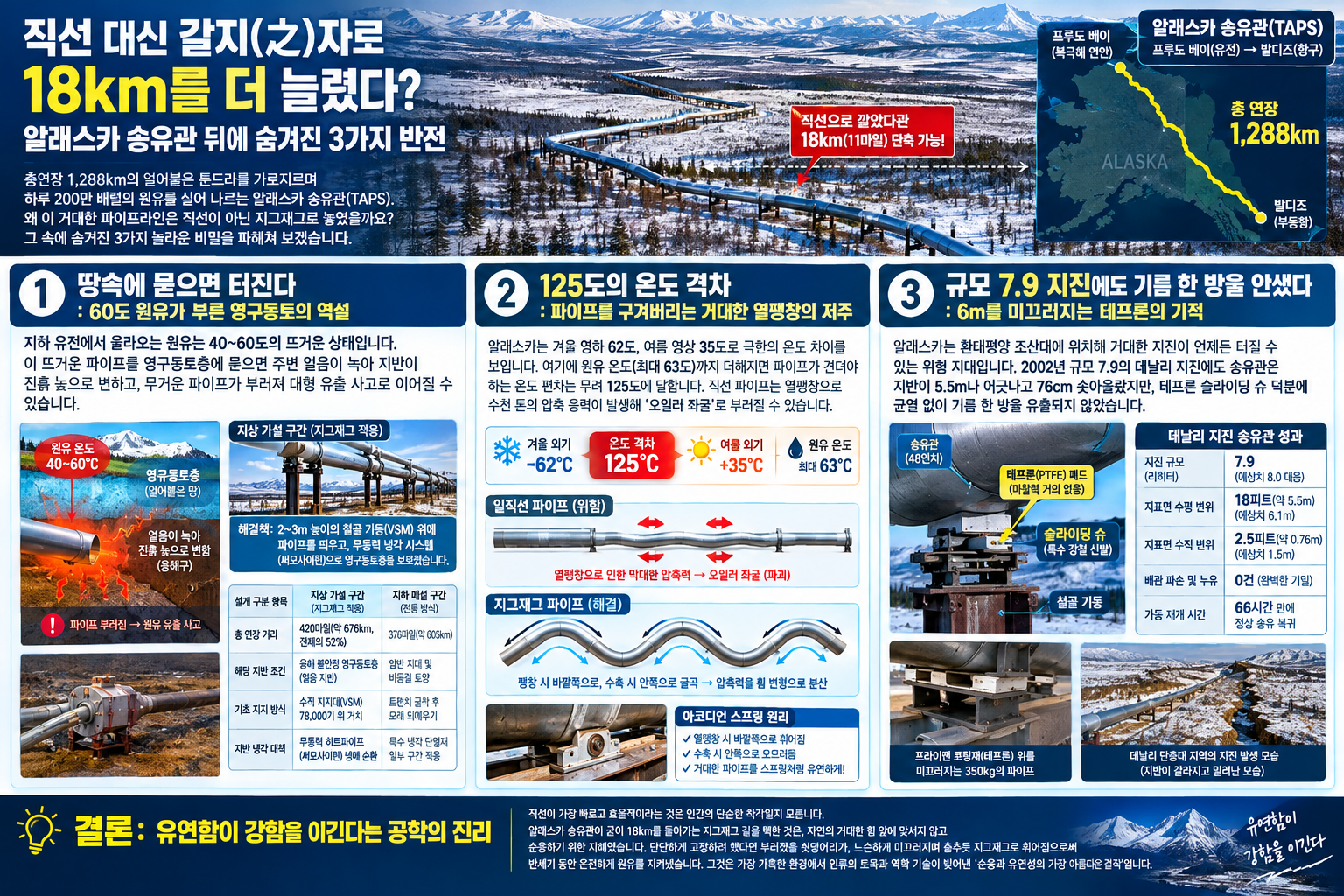

직선 대신 갈지(之)자로 18km를 더 늘렸다? 알래스카 송유관 뒤에 숨겨진 3가지 반전

안녕하세요.

오늘은 총연장 1,288km의 얼어붙은 툰드라를 가로지르며 하루 200만 배럴의 원유를 실어 나르는 알래스카 송유관(TAPS)의 지그재그 선형 설계와 극지 공학의 비밀에 대해 자세히 알아보겠습니다.

1977년 완공된 알래스카 송유관은 북극해 연안 프루도 베이 유전에서 부동항인 발디즈 항구까지 연결하는 거대한 에너지 대동맥입니다.

공사비만 당시 돈으로 80억 달러, 우리 돈 약 10조 원이 넘게 투입된 인류 역사상 최대 규모의 민간 토목 프로젝트 중 하나였죠.

그런데 이 송유관의 항공 사진을 내려다보면 누구나 고개를 갸우뚱하게 만드는 기이한 광경이 펼쳐집니다.

파이프라인이 시원하게 일직선으로 뻗어 있는 것이 아니라, 마치 뱀이 기어가듯 좌우로 지그재그(Zigzag) 꺾여 가설되어 있기 때문입니다.

직선으로 깔았다면 공사 거리를 18km(11마일)나 줄이고 막대한 철강 비용을 아낄 수 있었을 텐데, 왜 굳이 파이프를 구불구불하게 늘려놓았을까요?

파이프를 땅에 묻는 순간 땅이 꺼져버리는 영구동토층의 저주부터, 규모 7.9의 대지진을 맨몸으로 흘려보낸 테프론 슬라이딩 슈의 비밀까지 낱낱이 파헤쳐 보겠습니다.

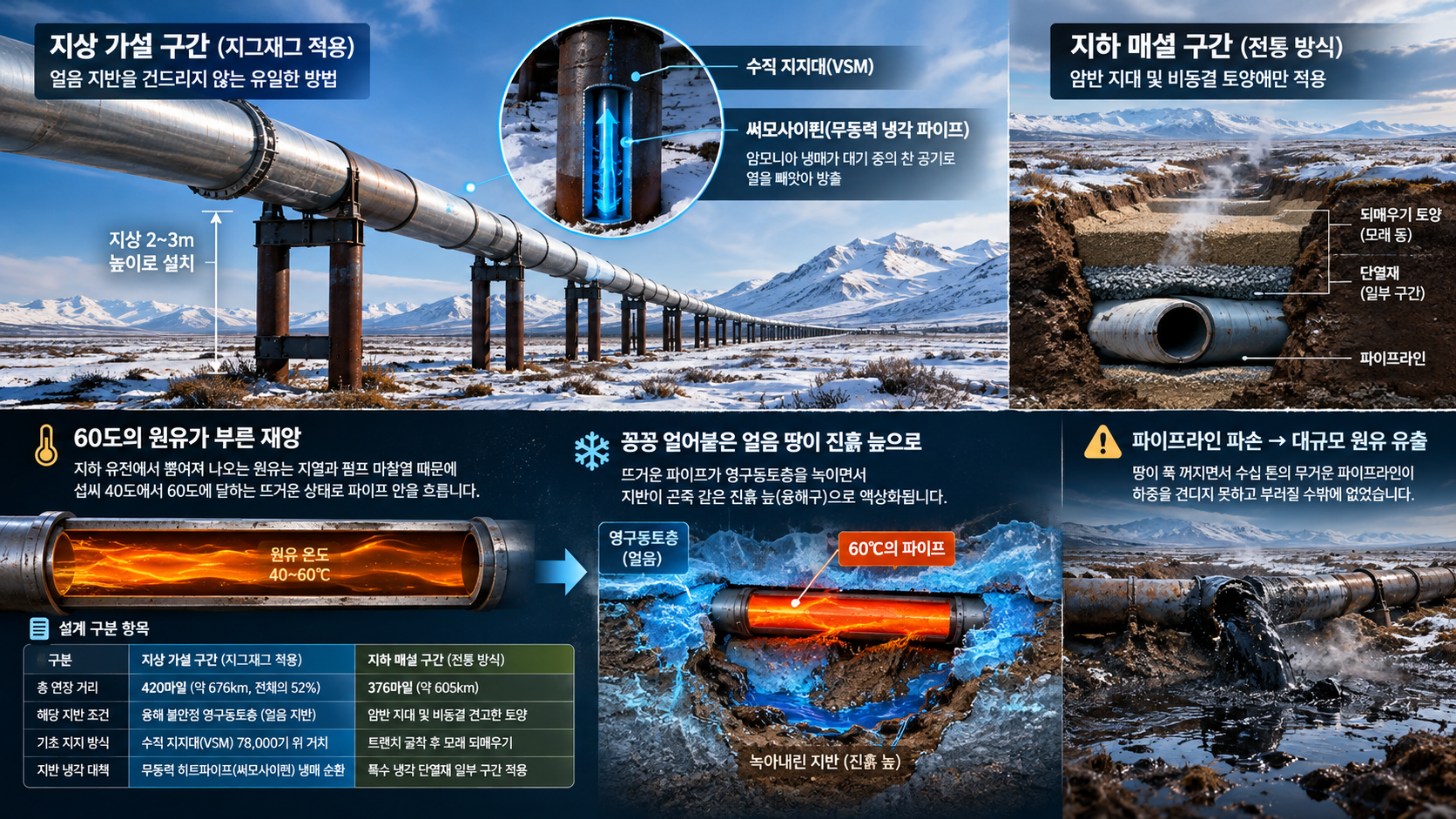

1. 땅속에 묻으면 터진다: 60도 원유가 부른 영구동토의 역설



상식적으로 거대한 파이프라인은 땅 밑에 깊숙이 묻는 것이 가장 안전하고 깔끔해 보입니다.

실제로 초기 계획 당시 기술자들도 전 구간을 지하에 매설하려 했습니다.

하지만 미국 지질조사국(USGS)의 정밀 조사 결과, 파이프를 땅속에 묻는 순간 끔찍한 환경 재앙이 일어난다는 사실이 밝혀졌습니다.

지하 유전에서 뿜어져 나오는 원유는 지열과 펌프 마찰열 때문에 섭씨 40도에서 60도에 달하는 뜨거운 상태로 파이프 안을 흐릅니다.

💡 꽁꽁 얼어붙은 얼음 땅이 진흙 늪으로 녹아내리다

알래스카 내륙은 수만 년 동안 얼어붙어 있던 얼음 함량이 높은 영구동토층(Permafrost)입니다.
이 차가운 얼음 땅속에 60도의 뜨거운 쇠 파이프를 묻으면, 주변 얼음이 순식간에 녹아내리며 지반이 곤죽 같은 진흙 늪(융해구)으로 액상화되어 버립니다.
땅이 푹 꺼지면서 수십 톤의 무거운 파이프라인이 하중을 견디지 못하고 부러져 엄청난 원유 유출 사고로 이어질 수밖에 없었습니다.

설계 구분 항목	지상 가설 구간 (지그재그 적용)	지하 매설 구간 (전통 방식)
총 연장 거리	420마일 (약 676km, 전체의 52%)	376마일 (약 605km)
해당 지반 조건	융해 불안정 영구동토층 (얼음 지반)	암반 지대 및 비동결 견고한 토양
기초 지지 방식	수직 지지대(VSM) 78,000기 위 거치	트렌치 굴착 후 모래 되메우기
지반 냉각 대책	무동력 히트파이프(써모사이펀) 냉매 순환	특수 냉각 단열재 일부 구간 적용

결국 엔지니어들은 얼음 땅을 건드리지 않기 위해 파이프라인의 절반이 넘는 676km 구간을 지상 2~3미터 높이의 철골 기둥(VSM) 위로 통째로 띄우는 결단을 내렸습니다.

기둥 내부에는 암모니아 냉매가 대기 중의 찬 공기로 땅속 열을 빼앗아 방출하는 무동력 냉각 파이프(써모사이펀)를 달아 영구동토층이 영원히 얼어붙어 있도록 보호했습니다.

하지만 파이프를 공중에 띄우자마자, 땅속에서는 겪지 않아도 되었던 훨씬 더 무시무시한 물리학적 복병이 기다리고 있었습니다.

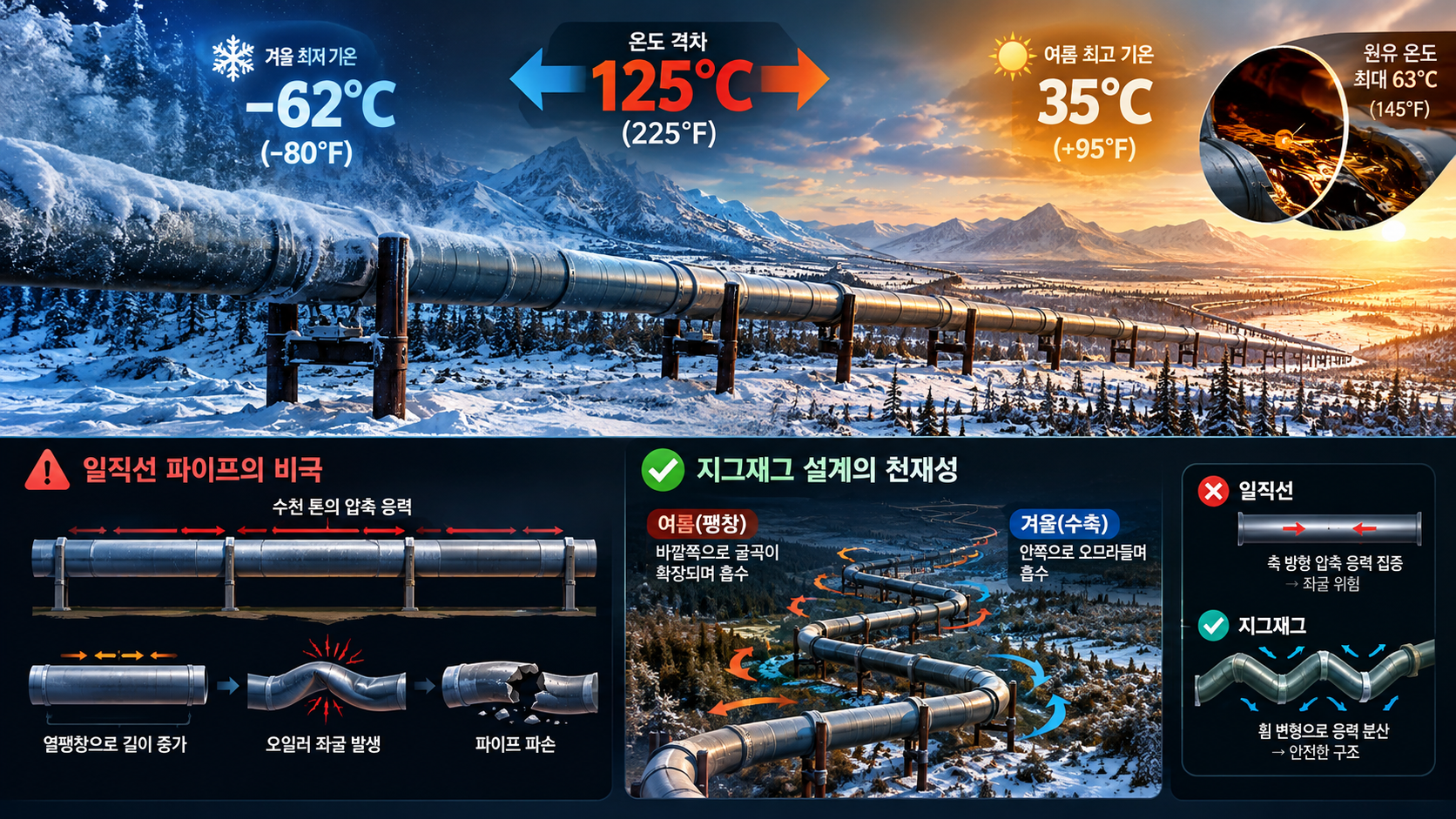

2. 125도의 온도 격차: 파이프를 구겨버리는 거대한 열팽창의 저주

땅속에 묻힌 파이프는 주변 흙이 꽉 눌러주기 때문에 온도 변화에 따른 팽창과 수축을 억누를 수 있습니다.

하지만 공중에 붕 뜬 쇠 파이프는 알래스카의 가혹한 날씨에 무방비로 노출됩니다.

알래스카의 겨울 외기 온도는 영하 62도(-80°F)까지 곤두박질치지만, 여름에는 영상 35도(+95°F)까지 올라갑니다.

여기에 관 안쪽을 흐르는 원유 온도(최대 영상 63도)까지 감안하면, 강철 파이프가 견뎌야 하는 극한의 온도 편차는 무려 125도(225°F)에 달합니다.

💡 일직선 파이프는 자신의 힘을 못 이겨 엿가락처럼 튕겨 나간다

열을 받으면 금속이 늘어나는 열팽창 법칙에 따라, 800마일 길이의 거대한 강철관은 계절에 따라 수백 미터씩 길이가 늘어났다 줄어듭니다.
만약 이 파이프를 일직선으로 팽팽하게 고정해 두었다면, 축 방향으로 수천 톤의 막대한 압축 응력이 축적됩니다.
결국 한계를 넘는 순간 기둥처럼 버티지 못하고 엿가락처럼 꺾여 튕겨 나가는 '오일러 좌굴(Euler Buckling)' 현상이 발생해 파이프가 산산조각 나게 됩니다.

엔지니어들은 이 파괴적인 힘을 다스리기 위해 '아코디언 스프링'의 원리를 가져왔습니다.

파이프를 일직선으로 놓지 않고 좌우 사선으로 꺾어 지그재그 형태로 배치한 것입니다.

기온이 올라가 파이프가 팽창하면 관이 앞으로 밀고 나가는 대신 지그재그의 바깥쪽으로 부드럽게 굴곡을 넓히며 활처럼 휘어집니다.

반대로 겨울철에 기름 공급이 줄어 배관이 차갑게 식으면 지그재그의 안쪽으로 오므라들며 수축을 흡수하죠.

파이프 전체를 거대한 스프링으로 만들어 파괴적인 압축력을 안전한 '휨 변형'으로 분산시켜 버린 천재적인 역발상이었습니다.

3. 규모 7.9 지진에도 기름 한 방울 안 샜다: 6m를 미끄러지는 테프론의 기적

지그재그 배치가 가져온 또 하나의 기적은 바로 '내진 설계'였습니다.

알래스카는 환태평양 조산대에 위치해 거대한 지진이 언제든 터질 수 있는 위험 지대입니다.

특히 송유관은 북미 대륙에서 가장 위험한 활성 단층 중 하나인 '데날리 단층(Denali Fault)'을 정면으로 가로질러야 했습니다.

만약 파이프가 철골 지지대에 볼트나 용접으로 꽉 묶여 있었다면, 지진이 났을 때 기둥과 파이프가 함께 찢어졌을 것입니다.

💡 프라이팬 코팅재(테프론) 위를 미끄러지는 350kg의 파이프

엔지니어들은 파이프와 철골 기둥 사이에 볼트를 채우지 않았습니다.
대신 배관 아래에 특수 강철 신발(슬라이딩 슈)을 달고, 바닥에 마찰력이 거의 없는 '테프론(PTFE)' 패드를 깔았습니다.
미터당 350kg에 달하는 육중한 원유 파이프가 기둥 위를 스케이트를 타듯 좌우로 자유롭게 미끄러지도록 만든 것입니다.

평가 항목	1974년 내진 설계 기준치	2002년 데날리 지진 (실측치)
지진 규모 (Richter)	리히터 규모 8.0 대응	규모 7.9 강진 직하부 발생
지표면 수평 변위	최대 20피트 (약 6.1m) 수용	지반이 18피트(약 5.5m) 영구 찢어짐
지표면 수직 변위	최대 5피트 (약 1.5m) 수용	2.5피트(약 0.76m) 수직 단차 발생
배관 파손 및 누유	기밀 유지 및 누유 방지	균열 0건, 원유 누출 0건 (완벽한 기밀)
가동 재개 시간	긴급 안전 점검 후 재가동	지진 발생 66시간 만에 정상 송유 복귀

이 설계의 위력은 2002년 11월 3일 전 세계를 놀라게 했습니다.

송유관 바로 밑을 지나는 단층대에서 규모 7.9의 초대형 강진이 터진 것입니다.

지반이 순식간에 5.5m나 옆으로 어긋나 찢어지고 땅이 76cm나 솟아올랐지만, 송유관은 부러지지 않았습니다.

배관이 테프론 레일 위를 미끄러지며 지그재그 관절을 유연하게 펼쳐 지진 에너지를 온몸으로 흘려보냈기 때문입니다.

단 하나의 균열도 없이 기름 한 방울 유출되지 않았고, 점검을 마친 뒤 불과 66시간 만에 정상 송유를 재개하는 토목공학의 신화를 썼습니다.

결론: 유연함이 강함을 이긴다는 공학의 진리

직선으로 곧게 뻗은 길이 가장 빠르고 효율적이라는 것은 인간의 단순한 착각일지 모릅니다.

알래스카 송유관이 굳이 18km를 돌아가는 지그재그 길을 택한 것은,

극지방의 맹렬한 추위와 125도의 온도 격차, 그리고 대지를 찢어발기는 지진이라는 대자연의 거대한 힘 앞에 맞서지 않고 자연스럽게 순응하기 위한 지혜였습니다.

단단하게 고정하려 했다면 부러졌을 쇳덩어리가, 느슨하게 미끄러지며 춤추듯 지그재그로 휘어짐으로써 반세기 동안 온전하게 원유를 지켜냈습니다.

하얀 눈 덮인 툰드라 위를 지그재그로 가로지르는 48인치 파이프라인.

그것은 가장 가혹한 자연환경 속에서 인류의 토목과 역학 기술이 빚어낸 '순응과 유연성의 가장 아름다운 걸작'입니다.
